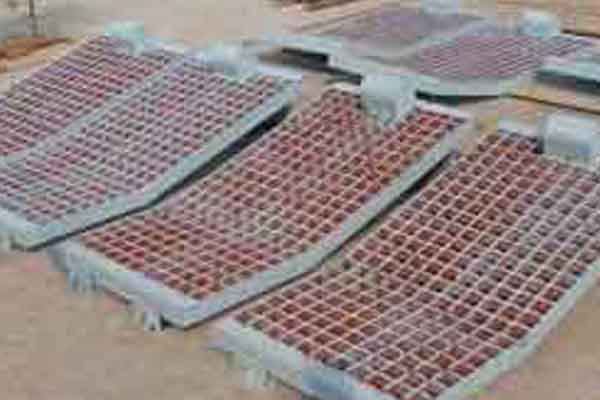

JZB振動篦板特點及用途
JZB振動篦板是一個振動的格柵，將其放置在礦槽上部，可防止因凍結或銹結成大團的屑狀或塊狀物料進入礦槽，否則大塊物料會在礦槽下部造成堵塞。
JZB振動篦板由于格柵的振動，在防止大塊物料進入礦槽的同時，屑狀、塊狀的正常粒度能迅速落入礦槽，不會再格柵上堆積，對一些粘結強度不大的結塊還能起松散、碎塊作用，對維修人員能起安全防護作用，是較理想的礦槽上部設備。
振動篦板還可以用于鑄件的落砂等其他用途。由于其結構簡單，造價低，已廣泛應用于冶金、礦山、煤炭、機械、建材等到行業。

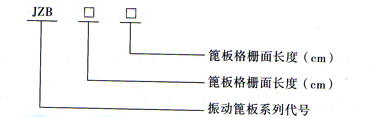

JZB振動篦板型號說明
JZB振動篦板結構特征
??JZB振動篦板由振動體、振動電機、支撐彈簧、彈簧支座等組成。篦板為焊接結構，篦板尺寸根據物料種類和用戶要求而定。??篦板的支撐彈簧為橡膠彈簧或螺旋鋼制彈簧，根據現場的安裝環境，彈簧或者布置在篦板的兩個側邊下部，或者布置在篦板的四個邊的下部。
??JZB振動篦板一般采用一臺振動電機激振，面積超過20平方米的大型振動篦板可采用兩臺振動電機激振。

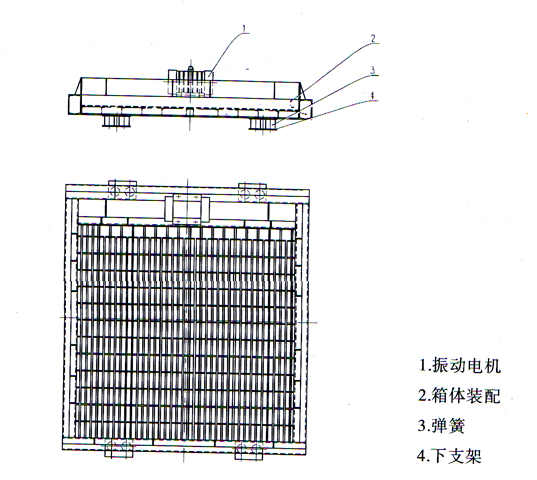

??JZB振動篦板結構示意圖
技術參數
型 號 | 篦面 尺寸 mm | 篦孔 尺寸 mm | 配用振動電機 | 外型尺寸 mm | 重量kg | ||
型號 | 功率 kW | 轉速r/min | |||||
JZB320-300 | 3200×3000 | 100×100 | YZO-63-8 | 4.50 | 720 | 3620×3400×1171 | 4400 |
JZB270-385 | 2730×3850 | 150×150 | ZGY60-3.7/6 | 3.70 | 960 | 4168×3250×1171 | 4460 |
JZB340-400 | 3400×4000 | 100×100 | ZGY60-3.7/6 | 3.70 | 960 | 4420×4020×1170 | 4509 |
JZB450-590 | 4500×5900 | 300×300 | ZGY75-5.5/6 | 2×5.5 | 960 | 5960×4500×1220 | 7037 |
JZB振動篦板安裝要求
- JZB振動篦板下部彈簧支座的安裝面應平整，以保證各個彈簧支座處在同一水平面上，不平度誤差不大于3mm。
- 橡膠彈簧需保持垂直，如出現扭斜，應調整下部的彈簧支座的位置，彈簧支座的位置調整找正后，電焊在安裝底板上。
- 振動電機的電纜引線也參與振動，電纜吊掛的曲率半徑應保持90mm以上。電纜從振動電機的引出點至電纜固定支架間的距離應保持500-1000mm。
