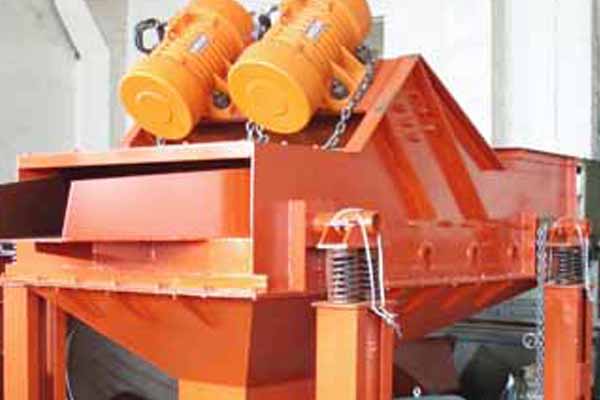

ZZS直線振動篩用途
ZZS系列直線振動篩應用自同步振動原理，采用振動電機作為振動源，螺旋彈簧作為減振器及高耐磨編織篩網，具有壽命長、噪音低、篩分效率高等特點，適合于燒結礦、自然礦、焦炭及粉粒狀物料的高效篩分，廣泛應用于冶金、礦山、焦炭、建材等行業。ZZS直線振動篩工作原理與結構特征
工作原理
ZS系列直線振動篩是一個以篩箱，激振器可動部分為質量，以螺旋彈簧為彈性元件，以振動電機為激動機構的強迫振動系統的篩分設備，兩臺振動電機偏心塊反向高速旋轉產生強大的離心力，從而強制篩箱作連續的直線振動運動。物料以此運動為動力，在篩面上作連續的水平直線運動，拋起時分層，拋起后向前前進一段距離，落下時以顆粒大小透過篩面，就這樣周而復始地完成了物料的分級過程。結構特征
該直線振動篩產品由底座，篩箱，彈簧支承裝置，電機等組成。起吊、運輸與保管：
- 起吊：起吊篩機需要具有足夠起重能力的吊具和設備，起吊過程中要注意安全起吊。
- 運輸：篩子運輸應水平放置，不得豎放或者側放。
- 保管：設備到貨后，用戶應根據隨機裝箱清單逐項檢查，發現缺件和運輸造成損壞等不正常現象作好記錄，設備存放地應平整，露天存放時應有遮蓋，以防日曬寸淋，如有可拆部件應拆下置于室內存放，防止丟失。
ZZS直線振動篩的安裝
① 起吊裝置：振動篩側板上方一般設有4個起吊點，起吊裝置應按裝在篩子上方，無起吊設備時應設置起吊梁或起吊環。起吊梁設置在篩子的上方，其軸線應與篩子的縱軸線平行。起吊環裝在篩子支承裝置的上方縱軸承上，其起重載荷均應大于整個篩子總重量。② 溜槽（如有的話）：篩子的入、排料溜槽和篩下漏斗均屬篩子的附屬固定裝置，與篩箱間的間隙應保持在75mm以上，為使篩子工作面積得以有效利用，延長物料在篩面的篩分時間，入料槽應保證的料均勻的分布在篩子全寬上，并使物料進入篩子的初速度減少到很小，建議溜槽口至篩面的垂直落差不應大于200mm。
③ 安裝：本機已在制造廠組裝成臺，經過試車，用戶收貨后應仔細檢查，排除運輸，存放等造成的問題。其安裝順序如下：
a：底座的安裝：根據工藝的需要，先將底座堅固在基礎螺栓上，其基礎及地腳螺栓布置詳見基礎圖。用戶可根據需要自行設計。但必須考慮技術特性中所繪出的支點動負荷的影響。
b：彈簧支承座：將彈簧支承座用螺栓螺母安裝在底座上，并與篩箱相應位置保持一致。
c：將彈簧放在彈簧支承座上。
d：篩箱的安裝：將篩箱吊至安裝位置上，然后慢慢地放下篩箱使彈簧上座入彈簧中。
e：檢查并找正篩箱橫向和縱向水平。
f：檢查篩箱與溜槽、漏斗之間的距離，保證在75mm以上。
g：檢查并堅固所有螺栓后，方可澆灌地腳螺栓。
h：若本機自發貨之日起至裝運至目的地的時間超過半年以上，或因存放不當導致生銹，潤滑脂變質等均應將電機拆開清洗軸承，加新潤滑脂后方可安裝使用。
i：電氣控制箱或控制開關裝置的安裝：此安裝應符合電氣安裝工程的有關規定。其抽頭按標記分別和電動機及電網相連，檢查接線是否正確，電動機的旋轉方向是否達到要求。
