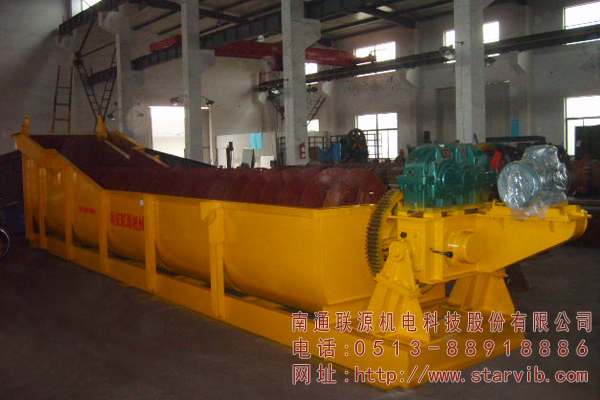

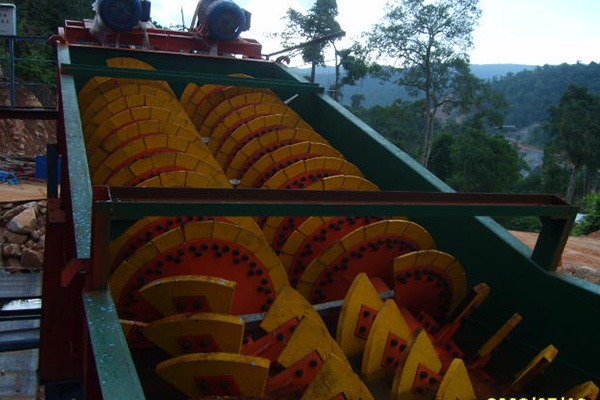

螺旋分級機用途
螺旋分級機適用于建筑工地、砂石廠、水電站、混凝土大壩工地、郵電電桿廠用砂及鑄造用“七O”砂、玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水，還用在選礦中，在磨礦回路中用于檢查分級，在洗礦時用于脫泥作業。
螺旋分級機結構及工作原理
結構

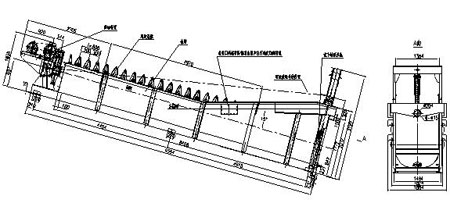

螺旋分級機的主要組成部分是傳動裝置、螺旋裝置、水下軸承總成、水槽等。
工作原理
- 清洗：砂石從給料箱進入沉淀池，在轉動著的螺旋葉片作用下，使砂石翻滾并相互研磨，除去覆蓋砂石表面上的雜質，同時破壞包復砂粒的水汽層，以利于脫水。由多孔板進行的清洗水形成上升水流，將比重小的異物帶到水面溢出堰外，完成清洗作用。
- 脫水：比重較大的顆粒沉入槽底，在槽底彎板一邊，由螺旋葉片將砂石向上推進。由于水槽長度超出下部水平線有一個合適和長度，在向上推進過程中，除去砂石多余水份，脫出的水從槽底另一側排水溝流入沉淀池，砂石則從水槽上端槽底排料口排出。
- 分級：物料的分級是通過將不符合標準要求細顆粒溢出堰外來實現，其控制辦法是：調整溢流高度及調整螺旋轉速。
螺旋分級機技術參數
螺旋分級機技術性能 Specifications of the screw classifier | ||||||||||||||
類型 | 型號 Model | 規格 Specifications | 螺旋 | 螺旋轉數 r/min Rotating speed of the screw | 水槽Cell | 生產能力Capacity(t/24h) | 傳動電動機 Driving motor | 提升電動機 Lifting motor | 重量T Weight | |||||
長mm Length | 寬mm Width | 傾角 | 溢流量 | 返砂量Returning quantity | 型號 Model | 功率 kw Power | 型號Model | 功率kw Power | ||||||
高堰式 | FLG－5 | Φ500 | 500 | 8.5～15.5 | 4500 | 555 | 14°～18°30 | 32 | 143～261 | Y90L－6 | 1.1 | 手動 |
|
|
FLG750 | Φ750 | 750 | 7 | 5500 | 830 | 14°～18°30 | 65 | 256～564 | Y132S－6 | 3 | 手動 |
| 2.9 | |
FLG1000 | Φ1000 | 1000 | 6.7 | 6500 | 1100 | 14°～18°30 | 85 | 473～1026 | Y132M2－6 | 5.5 | 手動 |
| 3.955 | |
FLG1200 | Φ1200 | 1200 | 5～7 | 6500 | 1372 | 14°～18°30 | 150 | 1145～1600 | Y132M2－6 | 5.5 | Y90L－4 | 1.5 | 7.237 | |
FLG1500 | Φ1500 | 1500 | 2.5～6 | 8265 | 1664 | 14°～18°30 | 235 | 1140～2730 | Y160M－6 | 7.5 | Y100L1－4 | 2.2 | 10.85 | |
FLG－20 | Φ2000 | 2000 | 3.6～5.6 | 8400 | 2200 | 14°～18°30 | 400 | 3240～5940 | Y160L－6/4 | 11/15 | Y100L1－4 | 2.2 | 20.45 | |
FLG－24 | Φ2400 | 2400 | 3.64 | 9130 | 2590 | 14°～18°30 | 580 | 6800 | Y160L－4 | 15 | Y100L1－4 | 2.2 | 21.88 | |
FG30 | Φ3000 | 3000 | 3.17 | 12500 | 3200 | 14°～18°30 | 2400 | 15625 | Y180L－4 | 22 | Y112M－4 | 4 | 36.438 | |
高堰式雙螺旋 | 2FLG－12 | Φ1200 | 1200 | 6 | 6500 | 2600 | 14°～18°30 | 310 | 2340～3200 | Y132M2－6 | 5.5×2 | Y90L－4 | 1.5×2 | 15.84 |
2FG1500 | Φ1500 | 1500 | 2.5～6 | 8265 | 3200 | 14°～18°30 | 470 | 3640～4560 | Y160M－6 | 2×7.5 | Y100L1－4 | 2×2.2 | 19.52 | |
2FLG－20 | Φ2000 | 2000 | 3.6～5.5 | 8400 | 4280 | 14°～ | 800 | 7500～10800 | Y160L－6/4 | 11×2 | Y100L1－4 | 2.2×2 | 31.8 | |
15×2 | ||||||||||||||
2FLG－24 | Φ2400 | 2400 | 3.67 | 9130 | 5168 | 14°～18°30 | 1160 | 13600 | Y160L－4 Y180M-4 | 15/18.5 | Y100L1－4 | 2.2×2 | 41.5 | |
2FG30 | Φ3000 | 3000 | 3.17 | 12500 | 6300 | 14°～18°30 | 1785 | 23300 | Y180L－4 | 2×22 | Y112M－4 | 2×4 | 77.5 | |
沉沒式單螺旋 Immerged | FLCT1000 | Φ1000 | 1000 | 1.6～7.4 | 6500 | 1100 | 14°～18°30 | 75 | 473～1026 | Y132M2－6 | 5.5 | 手動 |
| 6 |
FLC1200 | Φ1200 | 1200 | 5～7 | 8400 | 1372 | 14°～18°30 | 265 | 1150～1640 | Y160M－6 | 7.5 | Y100L1－4 | 2.2 | 10.415 | |
FLC－15 | Φ1500 | 1500 | 2.5～6 | 10500 | 1664 | 14°～18°30 | 185 | 1140～2740 | Y160M－6 | 7.5 | Y100L1－4 | 2.2 | 15.34 | |
FLC－20 | Φ2000 | 2000 | 3.6～5.5 | 12900 | 2200 | 14°～18°30 | 320 | 3890～5940 | Y160L－6/4 | 11/15 | Y100L1－4 | 2.2 | 29.06 | |
FC24 | Φ2400 | 2400 | 3.64 | 14130 | 2590 | 14°～18°30 | 455 | 6800 | Y160L－4 | 15 | Y100L1－4 | 2.2 | 32.8 | |
FLC－30 | Φ3000 | 3000 | 3.17 | 14300 | 3200 | 14°～18°30 | 705 | 11650 | Y200L－4 | 30 | Y112M－4 | 4 | 43.5 | |
沉沒式雙螺旋 Immerged | 2FLC－12 | Φ1200 | 1200 | 6 | 8400 | 2600 | 14°～18°30 | 240 | 1770～2800 | Y160M－6 | 7.5×2 | Y90L－4 | 1.5×2 | 19.61 |
2FLC－15 | Φ1500 | 1500 | 2.5～6 | 10500 | 3200 | 14°～18°30 | 370 | 2280～5480 | Y160M－6 | 7.5×2 | Y100L2－4 | 2.2×2 | 27.45 | |
2FLC－20 | Φ2000 | 2000 | 3.6～5.4 | 12900 | 4280 | 14°～ | 640 | 7780～11880 | Y160L－6/4 | 11×2 | Y100L1－4 | 2.2×2 | 40.86 | |
15×2 | ||||||||||||||
2FLC－24 | Φ2400 | 2400 | 3.67 | 11130 | 5100 | 14°～18°30 | 910 | 13700 | Y225S－4 | 37 | Y112M－4 | 4×2 | 65.28 | |
2FLC－30 | Φ3000 | 3000 | 3.17 | 14300 | 6300 | 14°～18°30 | 1410 | 23300 | Y180L－4 | 2×22 | Y112M－4 | 4×2 | 84.47 | |
螺旋分級機技術性能 Specifications of the screw classifier | ||||||||||||||
類型 Type | 型號 Model | 規格 Specifications | 螺旋 直徑mm Screw diameter | 螺旋轉數 r/min Rotating speed of the screw | 水槽Cell | 生產能力Capacity(t/24h) | 傳動電動機 Driving motor | 提升電動機 Lifting motor | 重量T Weight | |||||
長mm Length | 寬mm Width | 傾角 (°) Dip | 溢流量 Over flowing quantity | 返砂量Returning quantity | 型號 Model | 功率 kw Power | 型號Model | 功率kw Power | ||||||
高堰式 單螺旋 Hightweir single screw | FLG－5 | Φ500 | 500 | 8.5～15.5 | 4500 | 555 | 14°～18°30 | 32 | 143～261 | Y90L－6 | 1.1 | 手動 | ||
FLG750 | Φ750 | 750 | 7 | 5500 | 830 | 14°～18°30 | 65 | 256～564 | Y132S－6 | 3 | 手動 | 2.9 | ||
FLG1000 | Φ1000 | 1000 | 6.7 | 6500 | 1100 | 14°～18°30 | 85 | 473～1026 | Y132M2－6 | 5.5 | 手動 | 3.955 | ||
FLG1200 | Φ1200 | 1200 | 5～7 | 6500 | 1372 | 14°～18°30 | 150 | 1145～1600 | Y132M2－6 | 5.5 | Y90L－4 | 1.5 | 7.237 | |
FLG1500 | Φ1500 | 1500 | 2.5～6 | 8265 | 1664 | 14°～18°30 | 235 | 1140～2730 | Y160M－6 | 7.5 | Y100L1－4 | 2.2 | 10.85 | |
FLG－20 | Φ2000 | 2000 | 3.6～5.6 | 8400 | 2200 | 14°～18°30 | 400 | 3240～5940 | Y160L－6/4 | 11/15 | Y100L1－4 | 2.2 | 20.45 | |
FLG－24 | Φ2400 | 2400 | 3.64 | 9130 | 2590 | 14°～18°30 | 580 | 6800 | Y160L－4 | 15 | Y100L1－4 | 2.2 | 21.88 | |
FG30 | Φ3000 | 3000 | 3.17 | 12500 | 3200 | 14°～18°30 | 2400 | 15625 | Y180L－4 | 22 | Y112M－4 | 4 | 36.438 | |
高堰式雙螺旋 Hightweir double screw | 2FLG－12 | Φ1200 | 1200 | 6 | 6500 | 2600 | 14°～18°30 | 310 | 2340～3200 | Y132M2－6 | 5.5×2 | Y90L－4 | 1.5×2 | 15.84 |
2FG1500 | Φ1500 | 1500 | 2.5～6 | 8265 | 3200 | 14°～18°30 | 470 | 3640～4560 | Y160M－6 | 2×7.5 | Y100L1－4 | 2×2.2 | 19.52 | |
2FLG－20 | Φ2000 | 2000 | 3.6～5.5 | 8400 | 4280 | 14°～ 18°30 | 800 | 7500～10800 | Y160L－6/4 | 11×2 | Y100L1－4 | 2.2×2 | 31.8 | |
15×2 | ||||||||||||||
2FLG－24 | Φ2400 | 2400 | 3.67 | 9130 | 5168 | 14°～18°30 | 1160 | 13600 | Y160L－4 Y180M-4 | 15/18.5 | Y100L1－4 | 2.2×2 | 41.5 | |
2FG30 | Φ3000 | 3000 | 3.17 | 12500 | 6300 | 14°～18°30 | 1785 | 23300 | Y180L－4 | 2×22 | Y112M－4 | 2×4 | 77.5 | |
沉沒式單螺旋 Immerged single screw | FLCT1000 | Φ1000 | 1000 | 1.6～7.4 | 6500 | 1100 | 14°～18°30 | 75 | 473～1026 | Y132M2－6 | 5.5 | 手動 | 6 | |
FLC1200 | Φ1200 | 1200 | 5～7 | 8400 | 1372 | 14°～18°30 | 265 | 1150～1640 | Y160M－6 | 7.5 | Y100L1－4 | 2.2 | 10.415 | |
FLC－15 | Φ1500 | 1500 | 2.5～6 | 10500 | 1664 | 14°～18°30 | 185 | 1140～2740 | Y160M－6 | 7.5 | Y100L1－4 | 2.2 | 15.34 | |
FLC－20 | Φ2000 | 2000 | 3.6～5.5 | 12900 | 2200 | 14°～18°30 | 320 | 3890～5940 | Y160L－6/4 | 11/15 | Y100L1－4 | 2.2 | 29.06 | |
FC24 | Φ2400 | 2400 | 3.64 | 14130 | 2590 | 14°～18°30 | 455 | 6800 | Y160L－4 | 15 | Y100L1－4 | 2.2 | 32.8 | |
FLC－30 | Φ3000 | 3000 | 3.17 | 14300 | 3200 | 14°～18°30 | 705 | 11650 | Y200L－4 | 30 | Y112M－4 | 4 | 43.5 | |
沉沒式雙螺旋 Immerged double screw | 2FLC－12 | Φ1200 | 1200 | 6 | 8400 | 2600 | 14°～18°30 | 240 | 1770～2800 | Y160M－6 | 7.5×2 | Y90L－4 | 1.5×2 | 19.61 |
2FLC－15 | Φ1500 | 1500 | 2.5～6 | 10500 | 3200 | 14°～18°30 | 370 | 2280～5480 | Y160M－6 | 7.5×2 | Y100L2－4 | 2.2×2 | 27.45 | |
2FLC－20 | Φ2000 | 2000 | 3.6～5.4 | 12900 | 4280 | 14°～ 18°30 | 640 | 7780～11880 | Y160L－6/4 | 11×2 | Y100L1－4 | 2.2×2 | 40.86 | |
15×2 | ||||||||||||||
2FLC－24 | Φ2400 | 2400 | 3.67 | 11130 | 5100 | 14°～18°30 | 910 | 13700 | Y225S－4 | 37 | Y112M－4 | 4×2 | 65.28 | |
2FLC－30 | Φ3000 | 3000 | 3.17 | 14300 | 6300 | 14°～18°30 | 1410 | 23300 | Y180L－4 | 2×22 | Y112M－4 | 4×2 | 84.47 | |
五、產品選用及說明
1．螺旋軸轉速有兩種轉速4r/min，6r/min；訂貨時未注明螺旋軸轉速為4r/min。
2．安裝基礎用緊固件，預埋件均由用戶自備；
3．基礎結構形式（用戶可根據自已的要求可用鋼結構或混凝土形式）、基礎高度用戶自定。
